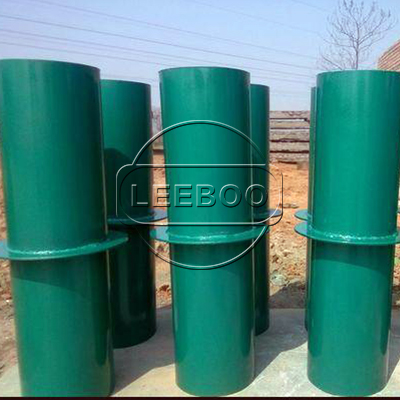

1.防水套管图集按结构形式分为柔性防水套管（A、B型）、刚性防水套管（A、B、C型）及刚性翼环三种类型。
2刚性防水套管适用于穿构（建）筑物外墙。Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。适用温度范围：-20℃～+80℃。当穿墙管与泵或增压设备的进出管道连接时，宜在连接处设置柔性连接。
3.刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构（建）筑物。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。B型适用于球墨铸铁管及铸管。
刚性防水翼环适用于管道穿墙处不受管道振动和伸缩的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。
防水套管选型或加工时，应满足管路设计工况及安装的要求，必要时，防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。
国标02S404防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。特殊需要时，经由结构工程师选用。
当穿墙管的材质和外径等超出防水套管图集范围，应注意对国标S404防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正.
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
b |
k |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
|
450 |
480 |
500 |
530 |
650 |
10 |
14 |
10 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
